Proteção de TCs

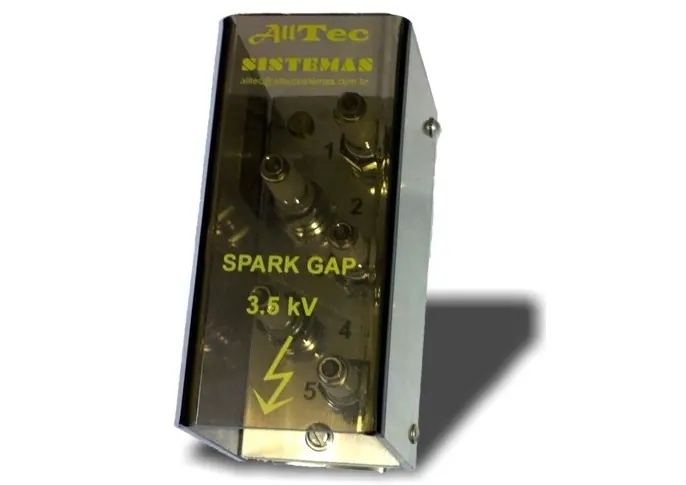

Spark Gap A046, protetor de TC
Fabricado pela Alltec Sistemas, o Spark Gap A046 protege o secundário de transformadores de corrente (TCs) de medição e de proteção contra a sobretensão causada pela abertura acidental do circuito. Uma unidade protege até 5 TCs.
Como o Spark Gap protege o TC
Protetor para TCs de medição e de proteção.
O Spark Gap protege os enrolamentos secundários de transformadores de corrente (TCs) de medição ou de proteção, evitando que se danifiquem caso o secundário seja aberto por engano.
Quando a tensão no secundário aberto ultrapassa 3.500 V de pico, o centelhador atua e protege o TC. Se a descarga persistir, depois de 5 a 10 segundos o centelhador se funde e curto-circuita o TC definitivamente. Esse centelhador deve então ser trocado por um novo: a substituição é simples e rápida.
O Spark Gap vem montado com 5 centelhadores, o que permite proteger 5 transformadores de corrente.
Dados técnicos do Spark Gap A046
- Tensão nominal de descarga
- 2.650 Vrms ± 6% (a partir de 3.500 V de pico)
- Corrente nominal de descarga
- 5 A
- Corrente máxima de descarga
- 6 A
- Frequência
- 50/60 Hz
- Tempo médio de atuação para fundir o centelhador
- 5 a 10 s com 5 A
- Capacidade
- 5 centelhadores (5 TCs)
- Grau de proteção
- IP20
- Fixação
- Trilho TS-35
- Peso
- 0,5 kg
Folhetos técnicos
- Spark Gap A046 — folheto em português Baixar PDF
- Spark Gap A046 — folheto em inglês Baixar PDF
